| Dämpfung |
damping |
Wie funktioniert ein
Dämpfer?
prinzipiell unterscheidet man in
Druckstufen- und Zugstufendämpfung, also die Dämpfung beim
ein- bzw. ausfedern.
Die Zugstufendämpfung ist bei den
meisten Gabeln und Stoßdämpfern ausreichend einstellbar, so
dass ich mich hier nur mit der Druckstufendämpfung befassen
werde. |
the rebound
damping is adjustable over a wide range on most bikes so i
write only about compression damping. |
Low-Speed
und High-Speed Dämpfung: |
low-speed und
high-speed damping: |

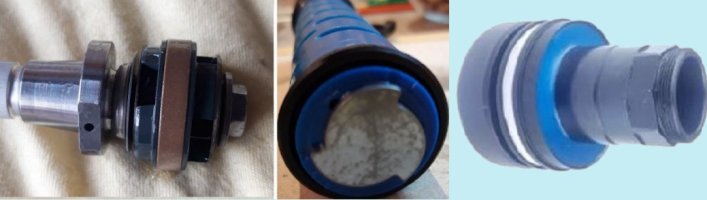

Bis zu einer
gewissen Einfederungsgeschwindigkeit fließt das Öl durch eine
enge Bohrung in der Kolbenstange (welche eigentlich für die
Zugstufendämpfung gedacht ist) und durch eine enge Bohrung zum
Ausgleichsbehälter. Diese Bohrung kann durch eine konische
Nadel, den Low-Speed-Druckstufeneinsteller, mehr
oder weniger verengt werden. Durch den geringen Druck öffnet
das Shims-Paket nur wenig.
>
Bei einer höheren Einfederungsgeschwindigkeit
öffnet sich das Shims-Paket mehr
und läßt eine größere ölmenge durch die Bohrungen im
Dämpferkolben fließen. Der High-Speed-Druckstufeneinsteller
(im Bild nur angedeutet) ist ein durch eine Feder
vorgespanntes Shims-Paket, welches bei hoher
Einfederungsgeschwindigkeit eine größere Ölmenge zum
Ausgleichsbehälter fließen läßt |
at low speed compression the oil flows
just through a small hole in the piston rod that is for
rebound and through a small hole to the oil reservoir. this
hole you can close with the low-speed clicker. due to the low
pressure at low speed the shims open just a little.
at
higher compression speed the shims open much more. the
high-speed adjuster is a shims stack which is preloaded with a
spring. it allows more oil flow to the oil reservoir at high
speed compression. |
| Bei Beschleunigungswellen hat man eine langsame , bei scharfen
Kanten eine schnelle Einfederungsgeschwindigkeit. Sprünge
liegen da irgendwo dazwischen. |
the compression speed is low at
acceleration bumps, high at sharp edges and anywhere inbetween
at jumps |
 <>
Der
Ausgleichsbehälter:
Was soll denn dieses
Dingens eigentlich? Ganz einfach, die Kolbenstange befindet sich im
ausgefederten Zustand ausserhalb vom Dämpfergehäuse. Federt der
Dämpfer ein, wird im Dämpfer das Öl von der Kolbenstange verdrängt
und fließt in den Ausgleichsbehälter, in dem sich eine mit
Stickstoff gefüllte Blase befindet. Diese
Blase wird dann zusammengedrückt. Damit das ganze auch ordentlich
funktioniert, ist die Blase mit etwa 10bar gefüllt. Durch den Druck
werden die Dichtungen nach aussen gedrückt und evtl. verbliebene
Luftblasen zusammengedrückt. Stickstoff wird verwendet, weil Luft in
Verbindung mit Fett explodieren kann.
Mehr zum Thema Fahrwerk
gibt's hier
|
Function of the oil reservoir:
without this nitrogene gas filled reservoir the damper would not work:
unloaded the piston rod is outside the shock body. when bouncing in the piston rod displaces the oil in the
damper. this oil
flows in the reservoir and compresses the nitrogene gas.
the pressure of about 10bar (145psi) is pressing the seals outside so there is no leakage
and is compressing the rest of the air in the damper.
| |
How does the PDS System work:
linkage
Die Umlenkung:
Yamaha kam zwar als erstes mit einem Mono Dämpfer auf den Markt, allerdings hatte deren "Cantilever" keine Umlenkung. Kawasakis KX's kamen 1980 mit dem ersten progressiven System (Uni-Trak), die anderen Japaner mussten schnell nachziehen und wegen des Kawa Patents entwickelte jeder sein eigenes Umlenkungssystem.
Suzuki kopierte das Kawa System, befestigte den Dämpfer aber an der Schwinge, was den wunderschönen Namen "Full Floater" zur Folge hatte. Honda's Pro Link arbeitet nach dem Prinzip des "gestreckten Hebels", nachdem praktisch alle heutigen Systeme arbeiten.
Bei Yamaha hieß es "Monocross", 1982 noch ähnlich wie Kawa's Uni-Track, allerdings war das Federbein fast waagrecht eingebaut, ab 1983 dann ähnlich wie Honda's Pro-Link.

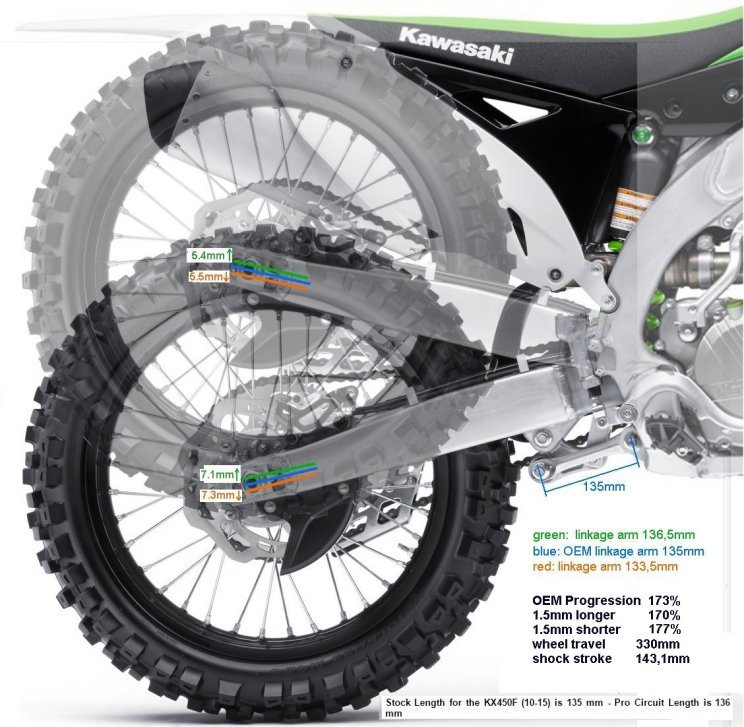

| Progressive linkage:
Yamaha first came out with a mono shock bike, but the Cantilever System had no linkage. 1980 Kawasaki introduced their Uni-Trak System (the first progressive linkage). the other had to follow but due to the Kawa patent they have to develop their own systems. Suzuki almost copied the Uni-Trak, Kawa mounted the shock on the frame while Suzuki mounted it on the swing-arm, so thats why they called it "full floater". Today all the linkage is based on the ProLink System, which Honda came up with in 1981.
Yamaha had a linkage called MonoCross, since 1983 basically the same as the ProLink. the first version of 1982 was more like the Uni-Trak, but the shock was in the bike almost horizontally.
|
working linkage:
|
